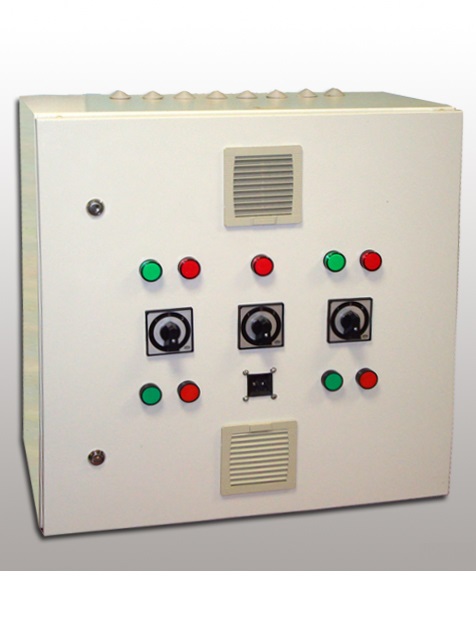

Станция управления предназначена для автоматического и ручного управления группой насосных агрегатов с асинхронными электродвигателями, работающих в системах холодного и горячего водоснабжения и может работать как составная часть системы электрооборудования тепловых пунктов коммунального хозяйства. Станции управления позволяют повысить экономичность работы всех насосных агрегатов, упростить задание режимов их работы, повысить надежность работы за счет равномерной загрузки насосных агрегатов. Кроме того, станция позволяет использовать один преобразователь частоты для группы насосных агрегатов.
Основными функциями станции управления являются:
- поддержание заданного значения давления на выходе группы насосных агрегатов
- контроль над работой насосов и переключение на резервный насос при аварии рабочего (для автоматических станций)
- переключение на работу насосов от сети при аварии преобразователя частоты
- автоматическое чередование насосов через заданные интервалы времени для обеспечения равномерной загрузки насосов (для автоматических станций)
- возможность дистанционного включения/отключения станции в автоматическом режиме (для неавтоматических станций)
- возможность запуска и останова каждого насоса кнопками в ручном режиме с панели управления прямым пуском от сети
|
Род тока питающей сети
|
переменный
|
|
Номинальная частота сети
|
50 Гц
|
|
Номинальное напряжение питания
|
380...400В 3-х фазное
|
|
Коэффициент полезного действия номинальный, о. е.
|
0,93 - 0,95
|
|
Коэффициент мощности номинальный, о. е.
|
0,88 - 0,92
|
|
Степень пылевлагозащищенности станции по МЭК529, не менее
|
IP54
|
Станция управления предназначена для автоматического управления группой от 1 до 3 насосных агрегатов с асинхронными электродвигателями, работающих в системах холодного и горячего водоснабжения, работает как составная часть системы электрооборудования тепловых пунктов коммунального хозяйства.
Подразделяются на автоматические (определяется наличием в логиге работы програмируемого реле или программируемого логического контроллера) и релейные (определяется отсутствием в логиге работы програмируемого реле или программируемого логического контроллера)
Данные станции применяются для повышения экономичности, надежности и износостойкости работы всех насосных агрегатов. Станции управления СУ-ЧЭ используются с одним преобразователем частоты для группы насосных агрегатов. Задание давления осуществляется посредстом устройтва задания частоты вращения в процентном соотношении, установленного на двери шкафа. Является аналогом одной группы насосов шкафов серии ЩУ-ЧЭ.
Станции управления СУ-ЧЭ представляют собой разновидность серии шкафов управления насосными агрегатами.
Таблица подбора мощностей СУ для трёх-фазных ЭД
|
Номер блока, АСУ
|
Рном, кВт
|
Ток ЭД, I СУ, A
|
Корпус, IP54, ВхШхГ, мм
|
|
01
|
0,37
|
001
|
800х600х250
|
|
02
|
0,55
|
002
|
800х600х250
|
|
03
|
0,75
|
003
|
800х600х250
|
|
04
|
1,1
|
004
|
800х600х250
|
|
05
|
1.5
|
005
|
800х600х250
|
|
06
|
2.2
|
006
|
800х600х250
|
|
07
|
3,0
|
008
|
800х600х250
|
|
08
|
4.0
|
009
|
800х600х250
|
|
09
|
5.5
|
012
|
1000х800х300
|
|
10
|
7,5
|
016
|
1000х800х300
|
|
11
|
11,0
|
023
|
1000х800х300
|
|
12
|
15.0
|
031
|
1000х800х300
|
|
13
|
18.5
|
038
|
1400х800х300
|
|
14
|
22.0
|
046
|
1400х800х300
|
|
15
|
30,0
|
061
|
1400х800х300
|
Сроки изготовления станции СУ-ЧЭ-ХХ-А-ХХ от 1 недели.
Производство щитового оборудования по предоплате 50%. Отгрузка после 100%-й оплаты.
Гарантийный срок - 18 месяцев со дня изготовления или 12 месяцев со дня первого запуска установки.
Возможность применения любого производителя оборудования по требованию заказчика.
В стоимость может быть включена услуга монтажа станции на объекте (заказывается отдельно).
В стоимость могут быть включены необходимые датчики (заказываются отдельно).
КОМПЛЕКТАЦИЯ СУ-ЧЭ:
- Станция управления СУ-ЧЭ, IP54;
- Паспорт с инструкцией по монтажу СУ-ЧЭ;
- Комплект схем внешних подключений и принципиальных электрических схем СУ-ЧЭ;
- Комплект однолиненых электрических схем (докомплектовывается по запросу);
- Программное обеспечение для станции, уже установленое на ПЛК (для автоматической модификации станции);
- Выезд специалиста пуско-наладчика при первом запуске установки (для автоматической модификации станции);
- Выезд специалиста по гарантийному случаю, при выходе оборудования из строя (в период гарантийного срока).
