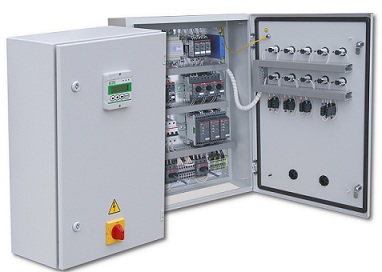

НАЗНАЧЕНИЕ ШКАФА УПРАВЛЕНИЯ НАСОСАМИ
Шкафы управления насосами (ШУН) предназначены для защиты и управления однофазными или трехфазными насосными агрегатами, задания производительности работы перекачиваемый жидкости, равномерную наработку насосных агрегатов, исключения гидравлических ударов при запусках насосов большой мощности различных систем. Применение ШУН позволит значительно увеличить срок службы насосного оборудования, трубопроводов, клапанов, задвижек и т.д.; а так же максимально исключить возможность внеплановых поломок и аварийных ситуаций.
Они востребованы практически во всех сферах промышленности, в сельскохозяйственном комплексе, в сфере оказания услуг жилищно-бытового комплекса, морского и речного судоходства и т.д.
Щиты управления насосами предствляются нашей компанией в разлючных вариациях. Существуют готовые решения серийно выпускаемых щитов управления насосными агрегатами, в которых не требуется разрабатывать дополнительную техническую документацию, к ним относятся:
Станции управления СУ-ЧЭ - шкафы управления двумя или тремя насосами с одним преобразователем частоты на все насосы.
Станции управления СУ-ПП - шкафы управления двумя или тремя насосами с одним устройством планого пуска на все насосы.
Станции управления АСУ - автономные шкафы управления от 2 до 5 насосных агрегатов, исполняюся как с одним преобразователем частоты на все насосы, так и с преобразователями частоты для каждого насоса.
Шкафы управления насосами пожаротушения АСУ-ПТ - автоматические шкафы управления от 2 до 5 насосных агрегатов пожаротушения с устройствами плавного пуска на каждый насосный агрегат или без них, в зависимости от мощности насосов. При необходимости оснащаются блоками управления электроприводов задвижек и жокей-насосами. Прибор сертифицирован органом сертификации ОС "ПОЖТЕСТ" ФГБУ ВНИИПО МЧС России.
Шкафы управления дренажными насосами АСУ-ДН - автоматические шкафы управления одним и двумя насосами дренажа с диапазоном мощностей 0,18 ... 7,5кВт.
Шкафы управления насосами ШУН - индивидуальные проектные решения для определенного объекта, могут быть как автоматические, так и с внешним управлением. Количество управляемых насосных агрегатов неограниченно.
Основными функциями шкафа управления насосами являются:
поддержание заданного значения давления на выходе группы насосных агрегатов;
контроль над работой насосов и переключение на резервный насос при аварии рабочего насосного агрегата;
автоматическое подключение второго и так далее до пятого насосного агрегата в случае нехватки производительности одного или нескольких насосных агрегатов;
автоматическое чередование насосов обеспечивает равномерную временную наработку насосов;
управление и мониторинг параметров станции осуществляется при помощи сенсорной панели оператора;
диспетчеризация осуществляется посредством Ethernet с помощью бесплатного ПО Контар АРМ;
защитные функции насосной станции включают в себя защиту от сухого хода насосов, защиту трубопроводов от гидравлического удара, защиту от перегрузки и короткого замыкания на выходе преобразователя частоты и т.д.;
диапазон мощностей составляет от 0,37 до 250 кВт, в полностью автоматическом режиме;
данная станция не требует дополнительных управляющих сигналов от системы автоматизации и работает, как независимо, так и в составе всей автоматизации объекта
Шкафы управления насосами могут быть выполнены со встроенными логическими элементами и модулями управления или управляться внешним шкафом автоматики. При встроенной автоматизации в ШУН, наша компания может предоставить программное обеспечение логических устройств при договоренности. Компания "НПО Глобал Электро" предоставляет услуги по монтажу на объекте, шефмонтаж и пуско-наладочные работы, производимого оборудования.
Количество управляемых насосов не нормируется и может сочетать в себе комплекс различных насосов.
Дипазон мощностей управляемых насосов имеет полный диапазон.
Производство ШУН нашей компанией осуществляется только для насосных агрегатов низкого напряжения до 1000В.
Степень пылевлогазащищенности станции по МЭК529 не менее IP54, при необходимости может варьироваться от IP31 до IP66. По отдельному запросу производятся шкафы управления насосами в герметичных корпусах из нержавеющей стали.
Щиты выполняются:
с запуском насосных агрегатов непосредственно от сети,
с запуском насосов по схеме звезда-треугольник,
с одним преобразователем частоты или устройством плавного пуска на группу насосов,
с преобразователями частоты или устройствами плавного пуска на каждый насосных агрегат,
с одним преобразователем частоты на группу насосов и устройствами плавного пуска на каждый насосных агрегат,
с совмещенным запуском различных насосных агрегатов, перечисленных выше.
СИСТЕМЫ РЕГУЛИРОВАНИЯ ШКАФОВ УПРАВЛЕНИЯ НАСОСАМИ (ШУН) ПОДРАЗДЕЛЯЮТСЯ:
РКЧ - регулирование каскадно-частотное. В систему входит один преобразователь частоты (далее ПЧ) на все насосные агрегаты, обеспечивающий плавное регулирование параметров эксплуатации. Управление насосами осуществляется при помощи программируемого логического контроллера (далее ПЛК), параметры задаются посредством операторской панели управления, также имеется режим ручного управления станцией и прямых пусков насосных агрегатов от сети. Производительность установки регулируется путем включения/выключения требуемого числа насосов, в зависимости от водопотребления. В зависимости от времени и технических неисправностей происходит автоматическая смена насосов, что обеспечивает равномерную наработку насосов, а так же бесперебойность водоснабжения. Рекомендуется применять при мощностях электродвигателей не более 15кВт.
РКЧП - регулирование каскадно-частотное с устройствами плавного пуска. В систему входит один ПЧ на все насосные агрегаты и устройства плавного пуска (далее УПП) для каждого насоса, обеспечивающие плавное регулирование параметров эксплуатации и исключение гидравлических ударов при прямом пуске насосных агрегатов. Управление и логика работы аналогична РКЧ. Рекомендуется применять при мощностях электродвигателей более 15кВт во избежание гидравлического удара на водопроводные системы.
РКЧС - регулирование каскадно-частотное синхронное. В систему входят ПЧ для каждого насоса, обеспечивающие плавное регулирование параметров эксплуатации. Управление насосами осуществляется при помощи программируемого логического контроллера (далее ПЛК), параметры задаются посредством операторской панели управления. Производительность установки регулируется путем включения/выключения требуемого числа насосов. Все одновременно работающие насосы синхронно изменяют частоту вращения (производительность) в зависимости от изменения расхода в системе потребления. В зависимости от времени и технических неисправностей происходит автоматическая смена насосов, что обеспечивает равномерную наработку насосов, а также бесперебойность водоснабжения. Система характеризуется широким диапазоном задаваемой величины поддерживаемого давления и отсутствием резких скачков/провалов давления в сети.
При проектировании электрооборудования объекта не требуется разрабатывать дополнительные схемы для данной серии станций АСУ, достаточно в однолинейной схеме ВРУ указать полное название, отразить количество вводных линий и насосных агрегатов. При проектировании автоматизации и тепломеханической части проекта необходимо учесть элементы по схеме внешних соединений.
Таблица подбора мощностей шкафов уцправления насосами для трёх-фазных ЭД
Номер блока СУ
Р ном, кВт
Ток ЭД, I АСУ, A
Корпус IP54, ВхШхГ, мм
01
0,37
001
800х600х250
02
0,55
002
800х600х250
03
0,75
003
800х600х250
04
1,1
004
800х600х250
05
1,5
005
800х600х250
06
2,2
006
800х600х250
07
3,0
008
800х600х250
08
4,0
009
800х600х250
09
5,5
012
800х600х250
10
7,5
016
1000х800х300
11
11,0
023
1000х800х300
12
15,0
031
1000х800х300
13
18,5
038
1000х800х300
14
22,0
046
1400х800х300
15
30,0
061
1400х800х300
16
37,0
072
по запросу
17
45,0
087
по запросу
18
55,0
105
по запросу
19
75,0
140
по запросу
20
90,0
170
по запросу
21
110,0
205
по запросу
22
132,0
261
по запросу
23
160,0
310
по запросу
УСЛОВИЯ ПОСТАВКИ
Предлагает щитовое оборудование собственного производства на самых выгодных условиях и в кротчайшие сроки, как по типовым, так и по индивидуальным проектам заказчика.
Сроки изготовления Шкафов Управления Насосами - от 1 недели.
Старт производства ШУН - после 50% предоплаты. Отгрузка после 100%-й оплаты.
Гарантийный срок - 18 месяцев со дня изготовления либо 12 месяцев со дня первого запуска установки.
Возможность применения любого производителя оборудования по требованию заказчика.
В стоимость может быть включена услуга монтажа станции на объекте (заказывается отдельно).
В стоимость могут быть включены необходимые датчики (заказываются отдельно).
КОМПЛЕКТАЦИЯ ШКАФА УПРАВЛЕНИЯ НАСОСАМИ (ШУН):
Автоматическая станция управления АСУ, IP54 - 1 шт.;
Паспорт с инструкцией по монтажу ШУН- 1 шт.;
Комплект схем внешних подключений и принципиальных электрических схем АСУ - 1 шт.;
Комплект однолиненых электрических схем (докомплектовывается по запросу) - 1 шт.;
Программное обеспечение для станции, уже установленое на ПЛК - 1 шт.;
Выезд специалиста пуско-наладчика при первом запуске установки;
Выезд специалиста по гарантийному случаю, при выходе оборудования из строя (в период гарантийного срока).
